DUCTO THIN FNC 600 — канальний фанкойл INNOVA для теплового насоса

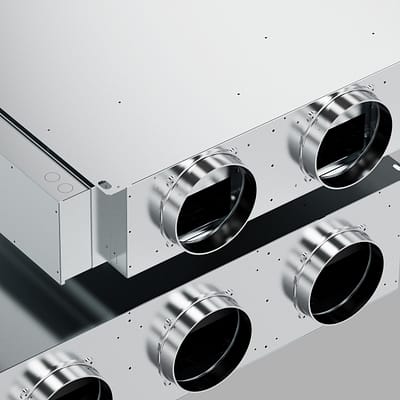

INNOVA DUCTO THIN FNC 600 — канальний (ducted) водяний фанкойл серії DUCTO для прихованого горизонтального або вертикального монтажу. Через відцентрові EC-вентилятори з високим статичним напором (90 Па) один прилад роздає підготовлене повітря по повітроводах у кілька приміщень або через кілька дифузорів. І охолоджує влітку, і обігріває взимку від води теплового насоса, конденсаційного котла чи геліосистеми. Піддон для збору конденсату вже передбачено. Виконання THIN — знижена висота корпуса (лише 185 мм) для обмеженого простору над стелею.

Керування

Ця комплектація — під підключення настінного пульта серії M7 (модульована швидкість). Плавна DC-модуляція, стабільна температура, опційна інтеграція в домашню систему. Доступна також версія з керуванням 0–10 В для BMS / диспетчеризації (уточніть у консультації).

Як працює

1 відцентровий EC-вентилятор з прямозагнутими лопатями створює стабільний потік навіть за протитиску повітроводів. DC-інвертор плавно модулює швидкість; фактична продуктивність залежить від температури води, витрати теплоносія та опору повітроводів; підбір виконують за таблицями виробника.

Технічні характеристики DUCTO THIN FNC 600

• Холодопродуктивність (макс.): 1.77 кВт
• Теплопродуктивність (макс.): 2.19 кВт
• Витрата повітря (min/med/max): 140 / 290 / 390 м³/год
• Корисний статичний напір: 90 Па
• Звуковий тиск на 1 м: 45 дБ(А)
• Вентилятори: 1 × EC відцентровий
• Споживана потужність: 79 Вт · живлення 230 В / 1ф / 50 Гц
• Габарити (Ш×В×Д): 790 × 185 × 575 мм · вага 41 кг
• Гідравліка: 2-трубна, Eurokonus 3/4″ · піддон конденсату в комплекті

DUCTO THIN чи DUCTO

DUCTO — стандартна висота корпуса (240 мм) і вища потужність. DUCTO THIN — знижена висота (185 мм) для тісного запотельного простору, з відповідно меншою продуктивністю. Обидві лінійки — той самий канальний принцип із високим статичним напором.

Підбір

Канальний фанкойл підбирають за тепловим/холодильним навантаженням і за необхідним статичним напором мережі повітроводів. Інженер розрахує модель, схему повітроводів і гідравлічну обв’язку — залиште запит.

Поширені запитання про DUCTO THIN FNC 600

Де застосовують цю модель?

DUCTO THIN 600 підходить для кімнат і невеликих офісів, коли висота простору над стелею обмежена. Корпус заввишки 185 мм можна встановлювати горизонтально або вертикально.

Які робочі характеристики?

Витрата повітря – 140, 290 або 390 м³/год, корисний напір – 90 Па. Продуктивність: 1,77 кВт холоду та 2,19 кВт тепла.

Що врахувати в проєкті?

Звуковий тиск на 1 м – 45 дБ(А). Потрібно розрахувати повітроводи, решітки, дренаж і гідравліку. Скористайтеся підбором або надішліть план об’єкта.
