DUCTO THIN FNC 400 — канальний фанкойл INNOVA для теплового насоса

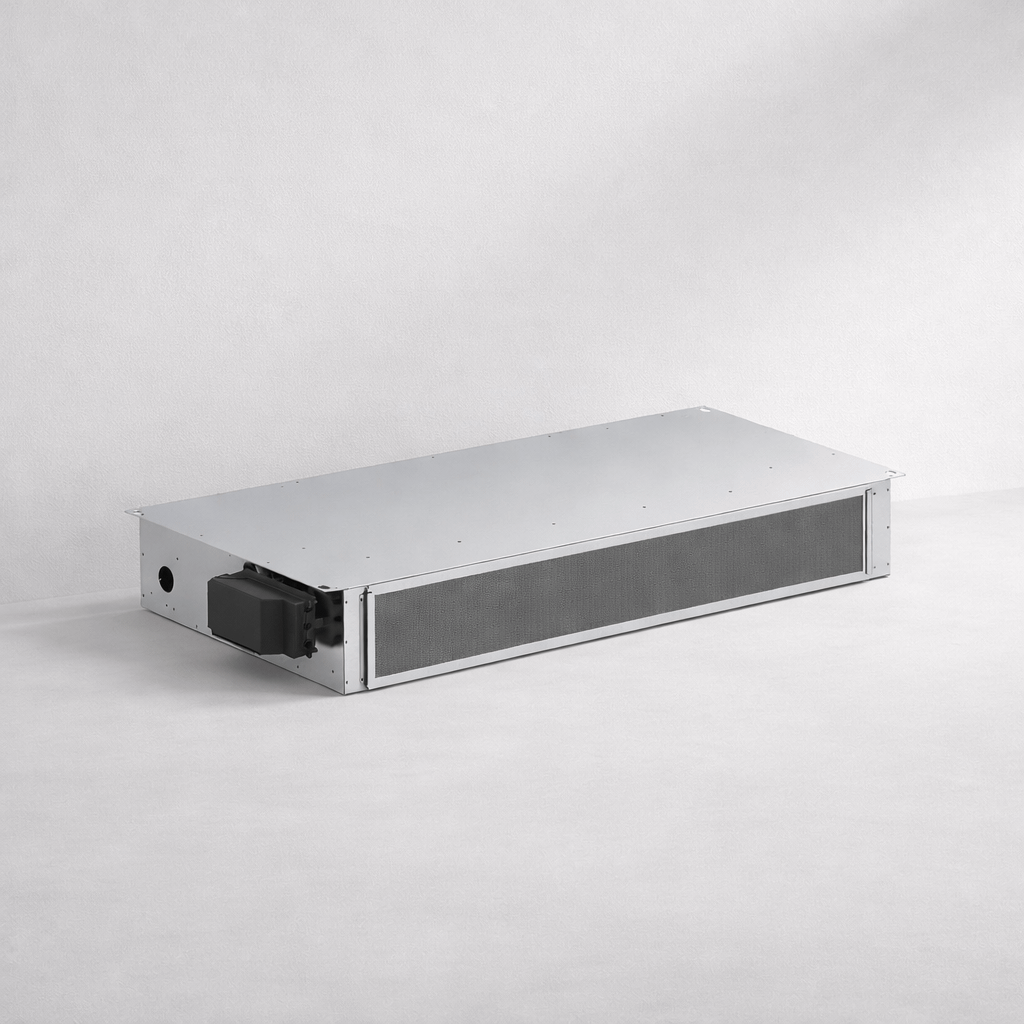

INNOVA DUCTO THIN FNC 400 — канальний (ducted) водяний фанкойл серії DUCTO для повністю прихованого монтажу у фальш-стелі. Через відцентрові EC-вентилятори з високим статичним напором (100 Па) один прилад роздає підготовлене повітря по повітроводах у кілька приміщень або через кілька дифузорів. І охолоджує влітку, і обігріває взимку від води теплового насоса, конденсаційного котла чи геліосистеми. Піддон для збору конденсату вже передбачено. Виконання THIN — знижена висота корпуса (лише 185 мм) для обмеженого простору над стелею.

Керування

Ця комплектація — під підключення настінного пульта серії M7 (модульована швидкість). Плавна DC-модуляція, стабільна температура, опційна інтеграція в домашню систему. Доступна також версія з керуванням 0–10 В для BMS / диспетчеризації (уточніть у консультації).

Як працює

1 відцентровий EC-вентилятор з прямозагнутими лопатями створює стабільний потік навіть за протитиску повітроводів. DC-інвертор плавно модулює швидкість; велика фронтальна поверхня теплообмінника дає змогу працювати з низькотемпературним теплоносієм (35–55 °C), тому DUCTO — оптимальний партнер для теплових насосів повітря–вода.

Технічні характеристики DUCTO THIN FNC 400

• Холодопродуктивність (макс.): 1.34 кВт
• Теплопродуктивність (макс.): 1.64 кВт
• Витрата повітря (min/med/max): 90 / 200 / 290 м³/год
• Корисний статичний напір: 100 Па
• Звуковий тиск на 1 м: 41 дБ(А)
• Вентилятори: 1 × EC відцентровий
• Споживана потужність: 37 Вт · живлення 230 В / 1ф / 50 Гц
• Габарити (Ш×В×Д): 590 × 185 × 575 мм · вага 30 кг
• Гідравліка: 2-трубна, Eurokonus 3/4″ · піддон конденсату в комплекті

DUCTO THIN чи DUCTO

DUCTO — стандартна висота корпуса (240 мм) і вища потужність. DUCTO THIN — знижена висота (185 мм) для тісного запотельного простору, з відповідно меншою продуктивністю. Обидві лінійки — той самий канальний принцип із високим статичним напором.

Підбір

Канальний фанкойл підбирають за тепловим/холодильним навантаженням і за необхідним статичним напором мережі повітроводів. Інженер розрахує модель, схему повітроводів і гідравлічну обв’язку — залиште запит.

Поширені запитання про DUCTO THIN FNC 400

Де застосовують цю модель?

DUCTO THIN 400 підходить для невеликих житлових зон, коли висота простору над стелею обмежена. Корпус заввишки 185 мм можна встановлювати горизонтально або вертикально.

Які робочі характеристики?

Витрата повітря – 90, 200 або 290 м³/год, корисний напір – 100 Па. Продуктивність: 1,34 кВт холоду та 1,64 кВт тепла.

Що врахувати в проєкті?

Звуковий тиск на 1 м – 41 дБ(А). Потрібно розрахувати повітроводи, решітки, дренаж і гідравліку. Скористайтеся підбором або надішліть план об’єкта.
