100L
Стратифікований бак 100 л
Накопичення теплової енергії та стабільна робота системи.
Гідромодуль IDROPAK H1 Orizzontale 100 L
290000,00 ₴
Доступно за замовленням
Idropak H1 Orizzontale 100 L — горизонтальний настінний гідромодуль для INNOVA FULDA M з підготовкою ГВП і повною заводською обв’язкою.
- Стратифікований бак 100 л · пластинчастий теплообмінник · гідравлічний сепаратор
- Вторинний циркулятор · 3-ходовий клапан · розширювальний бак 10 л
- Код P150000440 · горизонтальний монтаж · сенсорне керування
290000,00 ₴

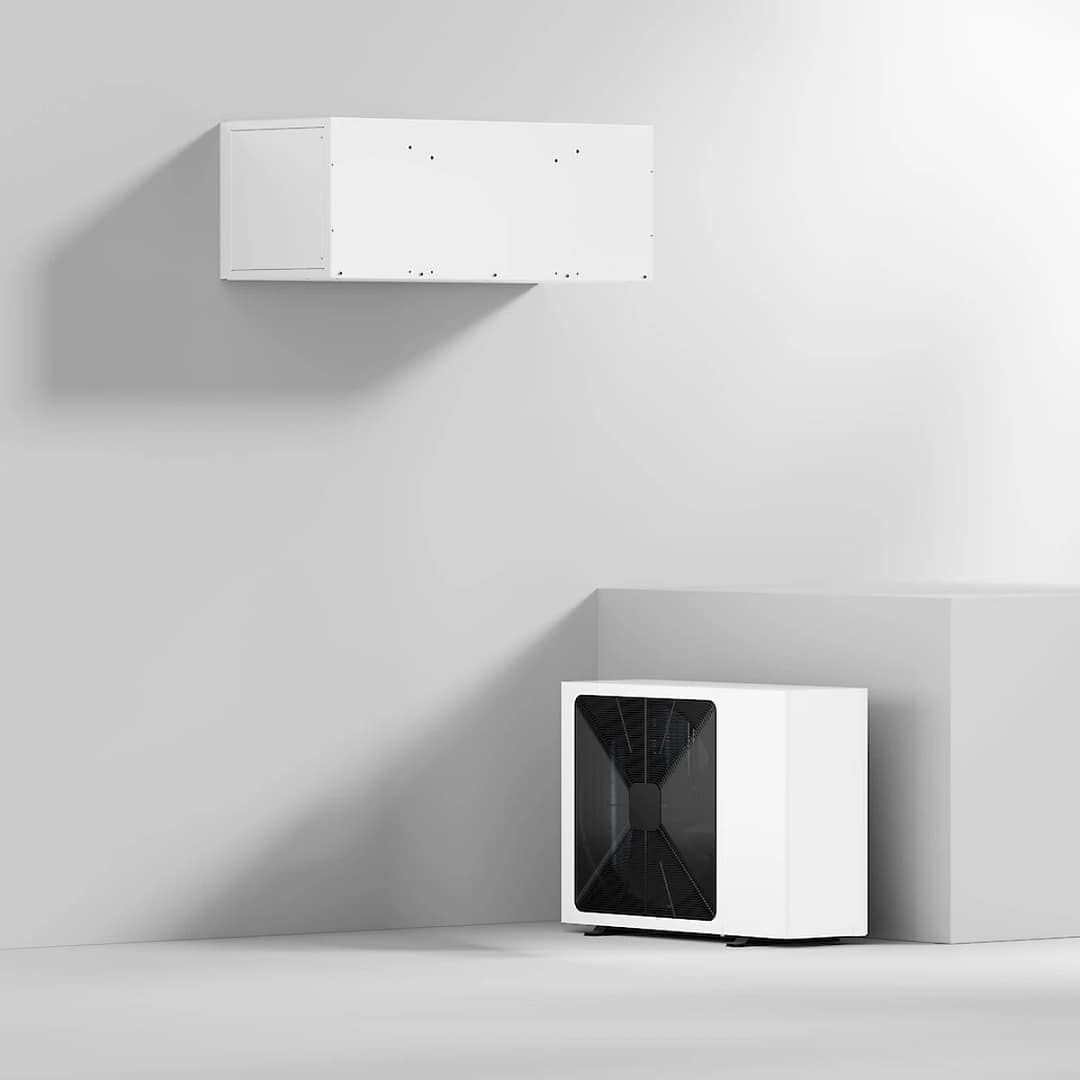

Idropak H1 Orizzontale 100 L — горизонтальний настінний гідравлічний модуль INNOVA для теплових насосів FULDA M. Він об’єднує стратифікований бак 100 л, гідравлічний сепаратор, пластинчастий теплообмінник для приготування гарячої води, вторинний циркуляційний насос, 3-ходовий клапан, розширювальний бак і систему керування в одному заводському корпусі.
Гідромодуль Idropak H1 Orizzontale 100 L
Горизонтальна конфігурація призначена для котелень і технічних приміщень, де необхідно раціонально використати висоту стіни. Готова заводська компоновка скорочує кількість окремих компонентів, з’єднань і кабелів, спрощує проєктування та допомагає зменшити ризик монтажних помилок.
Модуль працює як центральний гідравлічний вузол системи. Він забезпечує гідравлічне розділення контуру теплового насоса та системи опалення, стабілізує витрату теплоносія і створює запас теплової енергії. Гаряча вода готується через пластинчастий теплообмінник, без зберігання питної води всередині буферного бака.
Як працює система
Стратифікований бак накопичує нагрітий теплоносій шарами з різною температурою. Під час запиту на ГВП циркуляційний насос подає теплоносій через пластинчастий теплообмінник, де тепло передається проточній воді. Така схема поєднує компактність накопичувального рішення з гігієнічним проточним приготуванням гарячої води.
3-ходовий клапан автоматично перемикає пріоритет між опаленням та ГВП. Вбудований контролер координує роботу насоса, клапана і теплового насоса, відображає робочі температури та дозволяє керувати рециркуляцією ГВП. За правильно підібраної системи це забезпечує стабільну температуру води та швидке відновлення запасу тепла.
Переваги готового гідромодуля
- заводська компоновка основних гідравлічних компонентів;
- менше трубних з’єднань і коротший час монтажу;
- гідравлічна розв’язка контурів теплового насоса та опалення;
- проточне приготування ГВП через пластинчастий теплообмінник;
- вбудоване керування опаленням, охолодженням, ГВП і рециркуляцією;
- горизонтальний настінний монтаж для приміщень з обмеженою висотою;
- узгоджена робота з модельним рядом INNOVA FULDA M.
Рекомендовано для
- приватних будинків із тепловим насосом INNOVA FULDA M;
- нових котелень і реконструкцій існуючих систем опалення;
- об’єктів, де потрібне компактне настінне розміщення обладнання;
- систем із радіаторами, теплою підлогою або фанкойлами після інженерного розрахунку;
- об’єктів, де важливі швидкий монтаж і заводська сумісність компонентів.
Idropak H1 Orizzontale 100 L — ключові компоненти
Все необхідне для гідравлічного підключення та приготування ГВП — в одному модулі.
SEP
Гідравлічний сепаратор
Гідравлічна розв’язка контурів і стабілізація витрат та ΔT.
HX
Пластинчастий теплообмінник
Проточне приготування ГВП без накопичення питної води.
PMP
Вторинний циркулятор
Вбудований насос для вторинного контуру системи.
3W
3-ходовий клапан
Автоматичне перемикання між опаленням та ГВП.
10L
Розширювальний бак 10 л
Компенсація зміни об’єму теплоносія та захист системи.
LCD
Сенсорний дисплей
Інтегроване керування та індикація режимів роботи.
DHW
Рециркуляція ГВП
Керування рециркуляцією для швидкого доступу до гарячої води.
Модель Idropak H1 Orizzontale 100 L
Код P150000440
Сумісність INNOVA FULDA M
Монтаж Горизонтальний, настінний
Монтаж і підбір
Перед замовленням необхідно перевірити доступне місце на стіні, сервісні відступи, напрямки підключення трубопроводів, електроживлення та можливість відведення дренажу. Остаточну конфігурацію системи визначають за тепловим навантаженням будинку, температурним графіком, кількістю користувачів ГВП та особливостями системи опалення.
Idropak не замінює інженерний розрахунок. Для стабільної роботи важливо правильно підібрати потужність теплового насоса, діаметри труб, витрату теплоносія, параметри розширювального бака й налаштування автоматики. Фахівці ТОВ «Ейр Стрім» допоможуть перевірити сумісність обладнання та підготувати принципову схему підключення для конкретного об’єкта.
Додаткові технічні матеріали щодо сумісної серії теплових насосів доступні на офіційній сторінці INNOVA.
FAQ — часті запитання
Чим горизонтальна модель відрізняється від вертикальної?
Комплектація та об’єм бака аналогічні, але відрізняється орієнтація корпуса. Idropak H1 Orizzontale 100 L монтується горизонтально та економить висоту стіни. Вертикальна версія займає менше місця по ширині. Варіант обирають відповідно до планування котельні.
З якими тепловими насосами сумісний модуль?
Модуль розроблений для систем із тепловими насосами INNOVA FULDA M. Сумісність конкретної моделі та схему підключення необхідно підтвердити під час підбору.
Чи зберігається питна вода у баку 100 л?
Ні. Бак накопичує теплоносій системи, а гаряча питна вода готується проточно через пластинчастий теплообмінник. Це зменшує застій води та забезпечує швидке приготування ГВП.
Чи достатньо 100 л для приватного будинку?
Це залежить від кількості мешканців, пікового водорозбору, температури води та потужності теплового насоса. Потрібний об’єм і продуктивність ГВП визначають розрахунком для конкретного об’єкта.
Як монтується модуль?
Idropak H1 Orizzontale 100 L кріпиться горизонтально на міцній стіні технічного приміщення. Потрібно забезпечити доступ для сервісу та дотриматися схеми гідравлічних і електричних підключень виробника.
Технічні характеристики Гідромодуль IDROPAK H1 Orizzontale 100 L
| Модель | Idropak H1 Orizzontale 100 L |
|---|---|
| Бренд | INNOVA |
| Електропостачання | 230 V / 1 фаза / 50 Гц |
Документи та завантаження
Завантажте технічну документацію або надішліть запит для підбору системи.
