Аеродинамічна характеристика
Доступний напір ↔ витрата
Заводські криві для 100%, 80%, 60% і 40% сигналу керування вентиляторами.
HRA+ 300 — вентиляційна установка з активною рекуперацією
Ціна за запитом

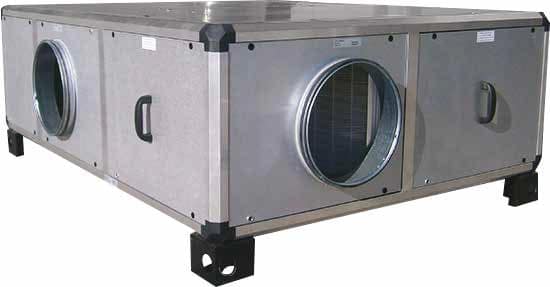

HRA+ 300 — горизонтальна припливно-витяжна установка з пасивним теплообмінником та інверторним тепловим насосом.
- Номінальна витрата: 3500 м³/год; максимальна — до 4000 м³/год
- Нагрівання, охолодження та осушення припливного повітря
- EC-вентилятори · Modbus RTU RS485 · фільтри ePM10 50% + ePM1 70%
Ціна за запитом
Отримати підбір і цінуHRA+ 300 — вентиляція, рекуперація та кліматизація в одному корпусі
Установка поєднує припливно-витяжну вентиляцію, алюмінієвий перехреснотечний рекуператор і реверсивний інверторний тепловий насос. Витяжне повітря спочатку віддає тепло у пасивному рекуператорі, а холодильний контур додатково нагріває або охолоджує припливне повітря.
Основні переваги
- Plug & play моноблок для комерційних, громадських і житлових об’єктів.
- Два EC-вентилятори із плавним регулюванням продуктивності.
- Інверторний ротаційний або Scroll-компресор та електронний розширювальний клапан.
- Контроль температури, стану фільтрів і оптимізований алгоритм розморожування.
- Готовність до диспетчеризації через Modbus RTU RS485.
Технічні характеристики
| Актуальне позначення виробника | HRA+ 300 |
|---|---|
| Номінальна / максимальна витрата | 3500 / 4000 м³/год |
| Доступний напір, приплив / витяжка | 466 / 464 Па |
| Мінімальна ефективність пасивної рекуперації | 52,6% |
| Холодоагент R410A | 3,7 кг |
| Максимальна споживана потужність вентиляторів | 3,3 кВт |
| Максимальна споживана потужність компресора | 9,02 кВт |
| Максимальна сумарна споживана електрична потужність | 12,32 кВт |
| Живлення | 400 В / 3 ф / 50 Гц |
| Габарити | 1960 × 1430 × 720 мм |
| Патрубки | Ø 400 мм |
| Маса | 306 кг |
Номінальні показники теплового насоса
Опалення
Зовнішнє повітря: +7 °C / RH 94%; внутрішнє: +20 °C / RH 60%; частота компресора: 60 Гц.
| Теплова продуктивність | 17,73 кВт |
|---|---|
| Споживана потужність у цій точці | 3,25 кВт |
| COP | 5,45 |
| Температура припливного повітря | 30,3 °C |
Охолодження
Зовнішнє повітря: +35 °C / RH 53%; внутрішнє: +27 °C / RH 62%; частота компресора: 60 Гц.
| Холодильна продуктивність | 17,70 кВт |
|---|---|
| Споживана потужність у цій точці | 4,23 кВт |
| EER | 4,18 |
| Температура / RH припливного повітря | 22,8 °C / 85% |
Додаткові дані
| Максимальний сумарний струм | 20,9 А |
|---|---|
| Фільтри | ePM10 50% (витяжка) / ePM1 70% (приплив) |
| Рівень звукової потужності корпусу | 75,0 дБ(A) — вентилятори 100%, компресор увімкнений |
COP та EER наведені для зазначених робочих точок, а не як універсальні або максимальні значення. Фактичні показники залежать від температур, вологості, витрати повітря та частоти компресора. Джерело: технічний каталог виробника, сторінки 6–9.
Умови експлуатації
Зовнішнє повітря: від −5 до +20 °C у режимі нагрівання та від +15 до +40 °C у режимі охолодження. За температури нижче 0 °C під час розморожування можливе короткочасне надходження холодного повітря; виробник рекомендує переднагрівач.
Інтерактивні графіки HRA+ 300
Наведіть курсор або торкніться графіка, щоб побачити значення у вибраній робочій точці.
Пасивний теплообмінник
Чутлива ефективність ↔ витрата
UNI EN 13141-7: зовні +5 °C / RH 72%; у приміщенні +25 °C / RH 38%.
Криві оцифровані безпосередньо з векторного технічного каталогу виробника. Для остаточного підбору враховуйте опір повітроводів, фільтрів, шумоглушників і решіток.
